直播間網友丁先生讓我說說S390有什么好處？S390是一款鎢W含量很高的粉末冶煉高速鋼，耐磨性非常好，市場沒有對標鋼種。
S390是一款粉末冶煉的高速鋼，高速鋼經過粉末冶煉之后，它可以規避普通熔鑄高速鋼容易形成的肉眼看不見的微觀細微裂紋，消除了微觀細微裂紋，抗粘料的黏著磨損性能就被提高了。用S390做沖壓模具或拉伸模具，不會出現粘料的黏著磨損，可以避免沖切帶會起拉絲的問題。
這粘料的黏著磨損，顯示在拉伸模具上面特別明顯，很多高速鋼用于拉伸模具就是容易出現起拉絲的問題，而用粉末冶煉的高速鋼就不會遇到這問題，根源就在這微觀細微裂紋上面。

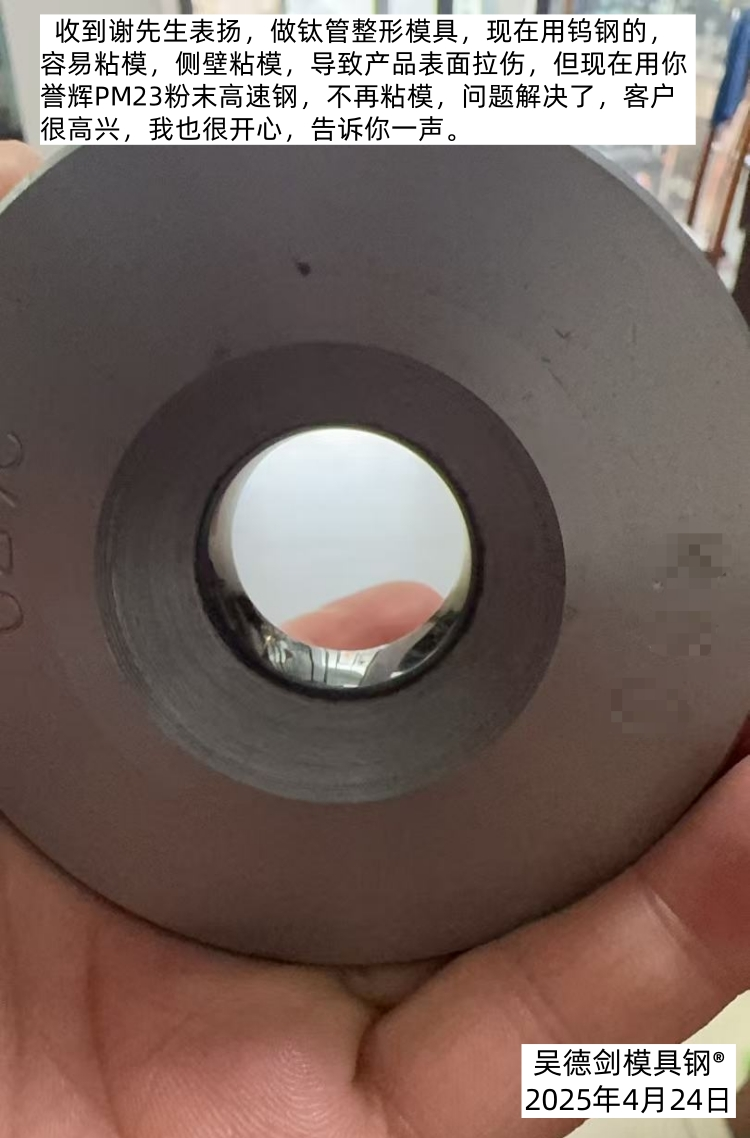

謝先生表揚譽輝PM23不粘模，他是做鈦管整形模具，現在用鎢鋼的，容易粘模，側壁粘模，導致產品表面拉傷，但現在用你譽輝PM23粉末高速鋼，不再粘模，問題解決了，客戶很高興，我也很開心，告訴你一聲。
第二個，消除了微觀細微裂紋之后，它的抗崩裂性能也會得到提高。粉末高速鋼的抗崩裂性能，比普通熔鑄高速鋼強。
第三個，經過粉末冶煉之后，它的合金總量可以增加的很高，從而提高耐磨性和紅硬性。比如說這S390，它的碳含量1.6%，鎢含量10.5%，釩含量5%，鈷含量8%，硬度65-69HRC，它就是屬于一款高碳、高合金、高硬度、耐磨性非常好的材料。
S390的鎢含量10.5%，比PM30、PM60都要高，含鎢高的材料紅硬性好；釩含量有5%，比PM30還要高，高釩的材料耐磨性好；鈷含量有8%，這個跟PM30是一樣的。
S390的耐磨性非常好，因為加了8個鈷，鎢含量特別高10.5%，耐磨性和紅硬性非常好，對于一些要求耐磨的場合，它都非常適合的。
如果你的模具是沖壓薄材的，沖速又開的很快的，要求300-500次的高速沖的，你模具需要高耐磨性和紅硬性的，那你用這款材料，它的耐磨性非常好，而且沖切出來的光亮帶很漂亮，它在高速沖切下也不會出現磨損的問題，特別是很多薄材且要求不加油的干沖的，我覺得用這款材料是非常好的。
如果你的模具現在用硬質合金鎢鋼容易崩裂，你又想保持高的耐磨性的，那S390是非常好的替代材料，它既有硬質合金鎢鋼差不多的耐磨性，又有高速鋼的抗崩裂性能。但S390的合金總量高達25%，碳C含量1.6%，硬度又是HRC65-69的高碳高硬度、高合金的粉末高速鋼，抗崩裂性能相當于低碳版的高速鋼是要差一些的，這是客觀事實，我們心里要有數。
在選用S390這款材料的時候，要根據模具結構、被沖材的材質、厚度、硬度等工況，看看我們的模具有沒有崩裂的風險。如果有尖角或窄邊的崩裂風險，那就要慎選。如果是僅僅考慮耐磨性的，希望沖速開得快一些的，沖切帶漂亮一些的，0.3mm以下的薄材，300-500次的高速沖壓，那你可以選擇S390這款材料。它的抗崩裂性能比鎢鋼，普通高速鋼是要強的，又有好的耐磨性，沖頭和刀口壽命長。
還有一點要提醒你，S390是高合金的材料，又是粉末冶煉的先進工藝，它的價格也是挺貴的。這一點在選擇它的時候，我們也要根據我們的模具造價，我們要結合產品數量綜合考慮一下。
S390的好處是耐磨，并兼顧抗崩裂性能，用對了場合，沖頭和刀口的壽命長，你少修模具效率高，缺點是價格貴。
**************************
我是模具鋼大王吳德劍，來自東莞譽輝模具鋼，譽輝模具鋼，3個世界500強在用，京瓷連續7年采購譽輝模具鋼，如果你在選擇模具鋼材時，有拿不定主意的，或者是現在用的模具鋼，模具使用壽命短的，你不知道用哪款材料的，你來找我吧，我已經解決了4000多家企業，在模具選材、制作和使用方面的疑難雜癥，如果你在選材方面拿不定主意的，歡迎你來找我，相信在這方面，我是能夠做你參謀長，并且能夠讓你少交學費。吳德劍模具鋼，用戶的參謀長，用過的都買賬！
